При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.
Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.
Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.
Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.
Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:
- агрегат не включается, сетевая лампочка не горит;
- аппарат не работает, но лампочка горит;
- лопасти кулера плохо вращаются;
- агрегат не поворачивается в стороны;
- кулер издает гудение и не вращается.
Агрегат не включается
В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.
Лампочка не горит
Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке . Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.
Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.
Лампочка горит
Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками . Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.
Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.
При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.
Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.
Лопасти кулера плохо вращаются
В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.
Разборка вентилятора происходит следующим образом.
Вентилятор не поворачивается в стороны
Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе , крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.
Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.
Кулер издает гудение и не вращается
Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:
- отсутствие смазки на подшипниках (что делать, говорилось выше);
- выход из строя конденсатора;
- неисправность электродвигателя.
Выход из строя конденсатора
Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.
У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.
В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.
Неисправность двигателя
При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора , предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.
Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.
Аппарат сильно шумит
Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.
Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.
Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка . При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.
Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.
Самые надежные вентиляторы 2018 года
Настольный вентилятор Mystery MSF-2428
Напольный вентилятор Stadler Form Q Fan Q‐011/Q-012/Q-014
Напольный вентилятор Electrolux EFF-1000i
Напольный вентилятор Stadler Form Charly Fan Stand C‐015
Напольный вентилятор Polaris PSF 40T
Разборка системного блока с целью произведения технического обслуживания процедура порой сложная. Особенно если речь заходит о снятии кулера с процессора. Сама процедура достаточно простая, но в процессе могут возникнуть сложности, особенно с разными видами креплений.
Процедура снятия
Если откинуть возможные нюансы, речь о которых пойдет далее, то процедура не кажется такой уж и сложной. Следует только помнить о том, что все действия следует проделывать осторожно . Основным правилом разборки всегда является: «не пытаться прикладывать усилий, особенно если «железо» сопротивляется им». Следование такому правилу позволит избежать ненужных механических повреждений. Чтобы снять кулер с процессора потребуется:
- Выключить компьютер.
- Отключить сетевой фильтр и кабели питания.
Важно! Не лишним будет дать компьютеру постоять 10 минут перед дальнейшей разборкой. Это связано сразу с двумя факторами: нагрев и остаточный заряд в конденсаторах. Первое просто неприятно. Второе может причинить ощутимый вред пользователю и даже комплектующим, при плохой изоляции блока питания.
Примечание! В целом полностью отключать провода и вынимать оперативную память для снятия кулера с процессора не обязательно, но для первых 10-15 снятий это обязательно. Чтобы руки привыкли к операции и не могли причинить вред окружающим компонентам.
- Снять сам вентилятор охлаждения вместе с радиатором с процессора. Практически всегда они поставляются в сборе и снимаются тоже вместе.
Процедура снятия кулера с процессоров AMD или Intel зависит от способа его реализации и может потребовать, как минимальных усилий, так и огромных физических затрат. Каждый из случаев рассмотрим отдельно.
Крепление кулера
Креплением определяется какой алгоритм дальнейших действий следует применить. Крепиться вентилятор охлаждения может следующими способами:
- защёлки (разнотипные);
- шурупы;
- пазы;
- гибридные варианты.
Поэтому рассмотрим каждый из типов отдельно с упоминанием необходимых инструментов.

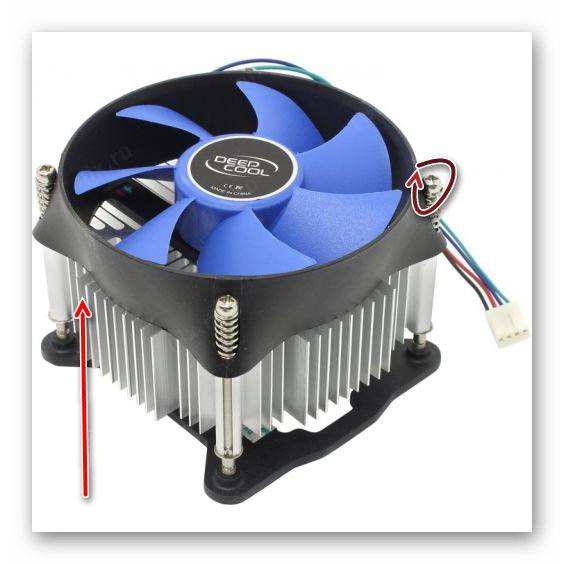

Защёлки
Защелки считаются распространённым вариантом для кулеров на сокете 775 (Intel
)
, хотя встречаются и в других спецификациях. На защёлки крепятся бюджетные вентиляторы. Эти защёлки и являются главным уязвимым местом для таких охладительных систем.
Чтобы снять кулер с процессора на защелках, потребуется повернуть против часовой стрелки 4 механизма (необходимо сделать поворот на ¼ круга). Взявшись за железную часть потянуть кулер.
Если защёлки обломаются (они очень нежные и усилие для открытия граничит с усилием для разлома) лучше обратиться в сервисный центр. Без должного опыта снять или установить обратно кулер с повреждённой защёлкой почти невозможно.
Шурупы
Для снятия такой системы охлаждения потребуется отвёртка
(крестовая или соответствующая типу шурупа). Либо альтернативный инструмент вроде тонких плоскогубец, чтобы выкрутить шуруп. Проявляя благоразумие и осторожность можно справиться и ножом, рискуя меньше, чем при открытии защёлок голыми руками.
Выкручиваются 4 болта (они при этом не вынимаются из корпуса вентилятора), после чего освобождённый элемент можно спокойно снять.
Пазы
Способ крепления характерен процессорам
AMD
и их системам охлаждения. Выглядит конструкция следующим образом и отличается рычагом:
Это рычаг потребуется повернуть, чтобы освободить систему охлаждения, после чего её можно вытянуть.
Комбинированный способ
Комбинированные системы креплений встречается в так называемых брендовых компьютерах, где защёлка сочетается с болтами
(реже встречается всё и сразу). Система охлаждения при этом сделана максимально простой и от того меньше подвержена повреждениям при разборке.
Алгоритм разборки при этом повторяет действия для каждого из соответствующих типов. Соблюдается порядок: сначала шурупы, потом защёлки.
Системы жидкостного охлаждения снимаются значительно сложнее. При этом для каждой модели процедура уникальна, поэтому описать общую процедуру не представляется возможным.
Человек любит тепло. В тепле комфортно и уютно, радостно и привычно. Как жаль, что человеческое детище - компьютер, старается как можно быстрее от этого тепла избавиться. Один из таких способов - установка кулеров (вентиляторов).
Как уже было сказано выше, кулеры предназначены для отвода тепла. Это «гибрид» радиатора и вентилятора, который устанавливается на компоненты компьютера с повышенным/высоким тепловыделением. Основное применение - ЦП (центральный процессор), видеокарта, блок питания, микросхемы чипсета.
Основные характеристики кулера - уровень шума и производительность по воздуху. Есть один нюанс - эти две характеристики очень редко сочетаются между собой. Чем выше производительность, тем лучше отвод тепла, но при этом увеличивается уровень шума. Короче говоря, палка о двух концах.
Один из главных кулеров компьютера предназначен для охлаждения ЦП. Он и выглядит массивней, и производительностью хорош. Его «меньшие братья» - вентиляторы на видеокарте, чипсете и блоке питания.
Основная «помощница» кулеров - термопаста. Теплопроводная паста используется для уменьшения теплового сопротивления между двумя соприкасающимися/близко расположенными поверхностями. Наносится она на область теплового контакта (между радиатором кулера и процессором/платой) и размазывается при прижиме поверхностей друг к другу. При этом паста заполняет самые маленькие углубления в поверхности, вытесняя воздух, который обладает очень низкой теплопроводностью. На поверхность большинства современных кулеров термопаста уже нанесена и прикрыта специальным защитным слоем.
Кажется, я заговорился. Изначально хотел предложить Вам пошаговую инструкцию по замене кулера. Как гласит одна поговорка: «вернемся к нашим баранам». Итак, есть задача - замена кулера. Для этого нам нужны: отвертки (крестовидная и плоская средняя) - раз, тряпочка/влажная салфетка для удаления термопасты - два, новый вентилятор - три и теплопроводная паста (если таковой не окажется на кулере) - четыре.
Выключаем компьютер из сети. Отсоединяем все кабеля. Берем крестовидную отвертку, проводим ею по задней и боковым стенкам для снятия статического электричества (аккуратно, чтобы не поцарапать корпус). Выкручиваем винты и снимаем боковую крышку. Переворачиваем «системник» набок. Видим большой вентилятор. Его-то мы и будем менять. Поворачиваем крепление против стрелки указателя (находится на креплении) до упора, затем тянем вверх. Должен раздаться негромкий щелчок. Ту же процедуру проделываем с оставшимися тремя креплениями. Если вместо четырех креплений Вы увидели два рычага, то передвигаем крепление в противоположную сторону (как показано на картинке). Кулер можно снимать!
После того как вентилятор снят нужно протереть процессор влажной салфеткой (тряпкой, бумажкой) чтобы удалить остатки теплопроводной пасты. Берем новый кулер, снимаем с него защитный слой, прикрывающий термопасту, аккуратно устанавливаем вентилятор на процессор. По всей ширине подошвы кулера есть широкая выемка, которая должна находиться над выступом сокета (смотрите рисунок ниже). Если установить выемкой с противоположной стороны, то кулер перекосит и связи между процессором и подошвой не будет. Это грозит сколом процессора или тепловым пробоем («смертью» ЦП).
После того как Вы поставили кулер, постарайтесь воздержаться от его наклонов, вращений (давить тоже нежелательно), снятия. Это чревато сколами и выходом ЦП из строя. Если по какой-то причине кулер все-таки пришлось снять, то придется заново смазать требуемые области термопастой. Если этого не сделать, могут появиться так называемые «воздушные подушки » которые приводят к перегреву и нестабильности системы.
Осталось зафиксировать защелки. Процесс идентичный снятию кулера, только все нужно выполнять наоборот (защелки прижимаем и прокручиваем по стрелке). Мы сделали то, что планировали. Пришла пора вернуть боковую крышку корпуса на место, подсоединить все кабеля, включить компьютер. Да, кстати, кроме смены кулера мы сделали еще одну полезную процедуру - замена термопасты (со временем она может высыхать, так что мы произвели своеобразную профилактику).
Теперь о кулерах видеокарты. Их легко поставить (открутил 4 винтика, снял кулер, поставил новый, предварительно освободив термопасту от защитного слоя, закрутил винтики), но сложно подобрать нужный (этот процесс вызывает определенные сложности).
Для того чтобы поменять кулер в блоке питания нужно «дружить» с паяльником (если у Вас дешевые модели), т.к. почти во всех штатных БП провода вентилятора припаяны. В моделях подороже проблем не возникнет. Снял блок питания, раскрутил винтики, снял крышку БП, отсоединил старый кулер (предварительно вынув провода из порта), установил новый, подсоединил, закрутил крышку БП.
Вот собственно и все. Пошаговая инструкция по замене кулера у Вас на руках, обще-информационная - тоже. Если не хотите тратить свое время и нервничать из-за неправильной смены кулера, тогда обращайтесь в компанию «КЛиК». Опытные специалисты помогут решить любые вопросы с "железом" и софтом. Срочная компьютерная помощь ждет Вашего вызова.
Сильно шумит компьютер
Идеально настроенный и работающий компьютер-важный фактор не только сохранности вашей информации, но и хорошего настроения.
Однако довольно распространенной болезнью стационарных компьютеров является повышенный уровень шума, издаваемого системным блоком.
Если звук работающего компьютера скорее напоминает шум работающего трактора или реактивной турбины, скорее всего виной тому неисправный или маломощный и не справляющийся с нагрузкой кулер процессора.
При большой загрузке центрального процессора , обычно во время игр или обработки видеоинформации, температура процессора резко возрастает, система реагирует на это повышением напряжения на кулере.
В свою очередь слабый и малопроизводительный девайс начинает жутко шуметь, вызывая не только раздражение у оператора компьютера, но и, подчас, головную боль или нервное перенапряжение.
Замена кулера
Замена слабого или вышедшего из строя кулера, сама по себе это довольно простая операция , не требующая специальных знаний или умений.
Проконсультировавшись с продавцом компьютерного магазина и определившись с моделью кулера, необходимо приобрести термопасту, которая обязательно используется для увеличения теплового контакта между радиатором кулера и процессором.
При выборе кулера руководствуйтесь критериями высокой производительности и низкого показателя шума.
В самых малошумных кулерах применяется подшипник скольжения. Однако срок службы такого девайса значительно меньше, чем у кулеров с вентилятором на шарикоподшипниках.
Внимание! Важно!
Замена кулера на процессоре
Замена кулера должна проводиться при и вынутом из розетки сетевом кабеле.
Удобнее всего менять кулер на широком столе или прямо на полу, предварительно застелив их газетами, так как термопаста, в большинстве случаев, довольно маркая и пачкающаяся масса.
Поэтому работать с ней необходимо осторожно, не допуская её попадания на поверхность стола или пола, особенно если на последнем есть ковровое покрытие. Испачкав которое уже трудно будет обойтись без такой процедуры, как химчистка ковров.
Системный блок внутри, как правило, очень запылен, и перед заменой кулера следует почистить микросхемы от пыли.
Элементы и микросхемы материнской платы очень чувствительны к статическому электричеству и механическим повреждениям , поэтому жесткая химчистка внутри компьютера не рекомендуется чистить микросхемы щёткой или протирать влажной тряпкой, не следует.
Достаточно аккуратно очистить все поверхности материнской платы и прочего железа широкой мягкой кисточкой. И затем приступить к демонтажу старого кулера.
Для этого необходимо отсоединить провод питания от материнской платы, открутить крепежный болты или снять клипсы крепления. После этого осторожно снимите кулер и удалите с кристалла процессора остатки, что остались от старой термопасты.
Затем нанесите небольшое количество термопасты на поверхность процессора и установите новый кулер. При установке необходимо обратить внимание, нет ли перекоса, и плотно ли прилегают друг к другу поверхности радиатора кулера и кристалла ЦП.
Убедившись, что кулер установлен ровно, закрепите его клипсами или крепежными болтами и подсоедините провод питания кулера к материнской плате.
Значительного эффекта снижения шума работающего компьютера можно добиться, подсоединив кулер к материнской плате через особую приставку, которая будет контролировать скорость вращения вентилятора в зависимости от загрузки процессора.
Тихо работающий вентилятор кулера избавит вас от раздражения и утомляемости при работе на компьютере.
Но если Вы на своём компьютере решаете, какие либо глобальные задачи. Например, создаёте игры. То заменой кулера, вам конечно не обойтись, здесь нужен изначально дорогой системный блок, с хорошей видеокартой и процессором, и дорогим кулером, чтобы процессор не загружался на 100%.
А самое главное, смотрите и сравнивайте. Ведь как говорится, всё познаётся в сравнении!
14133 прочитано
Что такое процессор компьютера? Многие пользователи ПК, а особенно начинающие, процессором называют весь системный блок. И это совсем не верно. Процессор - это маленькая деталь (чуть меньше спичечного коробка) компьютера, которая расположена в системном блоке и закреплена на материнской плате. Основная его задача - это обработка информации. Чем мощнее процессор , тем быстрее работает («думает») компьютер.
Многие из нас постоянно спорят над одним важным вопросом: что является самой главной частью в компьютере? Одни утверждали, что это хранитель всей информации – жесткий диск , другие говорили про ОЗУ, без присутствия которой мы бы не смогли бы осуществлять управление файлами, которые располагаются на жестком диске. Но ответ на этот вопрос лежит на поверхности и очень прост. Самой главной, неотъемлемой частью компьютера, является процессор. Благодаря работе данного блока, мы можем синхронизировать каждое установленное устройство в компьютере, а стабильная и правильная их работа, полностью зависит от работоспособности процессора. Но в конце концов, процессор, как и любой другой элемент компьютера отживает свое установленное время, и наступает пора его замены на более усовершенствованный.
Инструкция по снятию процессора
Для того, чтобы узнать, как снять процессор, необходимо внимательно ознакомиться с данной мини – инструкцией:
1. Для начала отключаем системный блок от сети (на фото это четный кабель питания). Но лучше отключить все подключаемые устройства и положить системный блок на бок, так как в таком случаи будет работать удобнее.
Не забывайте: нужно именно отключить компьютер от сети, вытащив шнур питания из розетки.
2. После необходимо снять с корпуса боковую крышку.
3. Отсоединить все идущие провода к процессору и вентилятору. Эти провода дают им питание.
4. Снимаем вентилятор с радиатором - систему охлаждения.
5. Теперь можно снять процессор, но прежде всего, необходимо осмотреть его конструкцию. Как правило, способы крепления выполнены в виде расположенных по обе стороны прижимных рычагов. При нажатии, они начинают отводиться друг от друга, тем самым процессор освобождается от всей конструкции. На самом процессоре так же присутствует прижимной рычаг, его тоже следует отвести, после чего извлекаем процессор.
6. Установка процессора выполняется в обратной последовательности. Обратите внимание, что при верном взаимном положении процессора над сокетом (его месте) он без всякого труда должен туда встать. После закрепите его рычагом.
7. Следует помнить, что перед монтажом кулера и радиатора, необходимо нанести термопасту на поверхность процессора, которая надежно будет предохранять его от всяческих перегревов.
Процесс снятия с процессора вентилятора
Пыль – главный враг компьютера, чаще всего от неё страдают вентиляторы. Как правило, в компьютере насчитывается три вентилятора. Один находится на видеокарте, второй в блоке питания, третий – это вентилятор, охлаждающий процессор. Если он сильно забьется пылью, степень охлаждения процессора существенно упадет, что скажется на работоспособности компьютера.
Прежде необходимо разобраться с типом крепления. Существует два типа: защелки и винты. Если это защелка, оттягиваем два рычажка и снимаем его. При креплении в виде винта, необходимо воспользоваться отверткой, аккуратно раскручиваем и снимаем вентилятор. Как правило, охладительная система процессора состоит с вентилятора и радиатора и представляет собой единый разборный блок.
Радиатор существует для того, чтобы рассеивать тепло, выделяемое процессором. Со временем радиатор теряет свои свойства из-за скопившейся на нем пыли и так же нуждается в снятии и чистке. Перед тем, как снять радиатор с процессора, необходимо установить какой вид его крепления, они бывают следующего вида:
- на защелках с использованием прижимной скобы или пистонах (самое распространенное крепление);
- на термоклее (в основном можно встретить на не дорогих устройствах).
Если радиатор с пистоновым креплением, то процесс его снятия не доставит труда. Необходимо сжать усики пистона на обратной стороне платы и нажать на него, проделав аналогичную операцию со всеми защелками, вы освободите радиатор. Далее снимаем его и меняем на новый, либо можно просто заменить термопасту.
Если же радиатор прижимается скобами, то тут вам уже понадобиться отвертка. Основной задачей тут является отогнуть от отверстия крепежа скобу. Эта процедура требует использование физической силы, но следует быть крайне осторожным, так как соскочившая отвертка может повредить устройство.
Снятие с клея радиатора – очень сложная и опасная операция, так как можно с легкостью повредить как процессор, так и плату. Единственный выход – разогреть термоклей. Но делать это следует крайне аккуратно, потому, что перегрев может стать роковым для чипсета.
Теперь вы ознакомились, как правильно снять процессор с материнской платы компьютера, и вентилятор с радиатором.
Все активные компоненты компьютера выделяют тепло. Особенно много тепла выделяет процессор, видеокарта, оперативная память и блок питания. Естественная циркуляция воздуха не всегда позволяет отвести выделяемое тепло до снижения температуры элементов ниже предельно-допустимой, которая не должна превышать 80˚С. Оптимальная температура нагрева для работы полупроводниковых приборов лежит в диапазоне до 60˚С. Особенно актуален этот вопрос в летнее время, когда температура окружающего воздуха достигает 30˚С. При перегреве процессор начинает замедлять работу, сбоит и приводит к зависанию компьютера. Выходит из строя редко, так как есть схема тепловой защиты.
Программа для измерения температура процессора
Для того чтобы была возможность узнать и контролировать в процессе работы компьютера температуру процессоров компьютера и видеокарты в их ядрах установлены сенсоры. В современных компьютерах температуру CPU можно узнать, зайдя в BIOS. Но перезагружать компьютер во время работы на нем неудобно, да и за время перезагрузки нагрузка на процессоры уменьшится и измерянная температура будет ниже, чем была во время максимальной загрузки процессоров. Но эта проблема легко решается с помощью программы. Достаточно запустить утилиту и можно проводить мониторинг температурного режима работы CPU компьютера. Программы, как правило, предоставляют еще много дополнительной информации по работе компьютера.
Предлагаю Вашему вниманию протестированные мною две простые программы для мониторинга температурного режима процессоров, которые можно скачать непосредственно с моего сайта. Эти утилиты не требуется устанавливать, достаточно просто запустить и сразу во всплывшем окошке увидеть температуру CPU и много других параметров компьютера.
В зависимости от типа кулера разъемы используются двух, трех и четырех контактные. На двух контактный разъем питающее напряжение подается проводом черного красным проводом (+12 В).
На трех контактный разъем питающее напряжение подается так же, как и на двух контактный, проводом черного цвета (–12 В, первый вывод) и красным проводом (+12 В). Но добавлен еще один проводник желтого цвета по которому от датчика скорости вращения кулера Холла передается сигнал на материнскую плату . Этот проводник не принимает участия в работе кулера, так как является информационным и позволяет контролировать скорость вращения на мониторе. Подключать желтый провод не обязательно, без него кулер будет работать так же успешно.
У четырех контактного кулера цвета проводов отличаются. Черный – -12 В, желтый – +12 В, зеленый – датчик скорости вращения, и синий – для подачи сигнала управления скоростью вращения с материнской платы. На материнской плате радом с разъемом для подключения кулера процессора обычно нанесена маркировка CPU_FAN, как на фотографии ниже.
На материнской плате кроме разъема для подключения кулера процессора, как правило, установлено еще несколько разъемов. Все они одного типа и их легко найти. Один трех контактный рабьем предназначен для подключения кулера, установленного в корпусе системного бока. Радом с ним обычно есть надпись SYS_FAN. Еще один или два тоже трех контактные без надписей. Они обычно свободны и к ним можно, в случае необходимости подключить еще один или два дополнительных кулера.
Четырех проводные кулеры используются редко. Обычно скорость вращения кулера регулируется за счет изменения напряжения питания, которое меняется в зависимости от температуры нагрева процессора.
Работу надо проводить очень аккуратно, следить за тем, чтобы инструмент случайно не соскользнул и не ударил по материнской плате. Иногда к защелкам сложно подобраться и бывает проще снять радиатор целиком и уже потом снять кулер. Но тут надо быть готовым к тому, что придется наносить на поверхность радиатора и процессора тонкий слой теплопроводящей пасты, взамен подсохшей.
Заменить такой кулер на стандартный возможно. Достаточно изготовить несколько крепежных деталей.
По техническим характеристикам хорошо для замены подходит кулер, от блоков питания компьютера. Иногда, кулер такого типоразмера для дополнительного охлаждения устанавливают и в корпусах системных блоков. Из выломанных заглушек от , с места для установки дополнительных карт, сделал 2 планки. Прикрутил их к кулеру выкрученными при его демонтаже 4 винтами. От шумевшего кулера отрезал питающие провода и соединил их с проводниками нового по технологии со сдвигом. Красный провод (+12 В) соединяется с красным, черный (-12 В, общий) с черным. Даже если Вы случайно подключите не правильно, ничего не произойдет, просто кулер не будет работать. Желтый провод, по которому от кулера передается сигнал о частоте вращения, не подсоединял. Мне не нравится, когда все время с «завыванием” меняется частота вращения крыльчатки кулера. Поэтому отсутствие обратной связи меня не смущает.
На 2 самореза, через просветы в крыльчатке привернул кулер к радиатору процессора. Саморезы необходимо подобрать такого диаметра, чтобы обеспечить надежную их фиксацию. Если саморез, во время работы компьютера, случайно попадет на материнскую плату, то может вывести ее из строя.
Испытания, после замены кулера, показали тихую работу компьютера и достаточное охлаждение процессора при температуре окружающей среды более 30˚С. Температура процессора при полной нагрузке, по показаниям BIOS, не превышала 60˚С.
Замена кулера видеокарты
Во всех видеокартах устанавливаются кулеры оригинальных конструкций, и замена их особенно актуальна. Приобрести точно такой же практически не возможно, особенно если карта работает не один год.
Кулер на видеокарте начал несносно шуметь. Решил смазать подшипник, разобрал и обнаружил, что пластмассовое основание крыльчатки в трещинах.
Смазка в данном случае уже не поможет, требуется замена кулера новым. Подобрал по диаметру крыльчатки кулер, попался с большим размером . Значит, будет еще лучше охлаждать, чем стоявший родной кулер. При подборе нового кулера нужно учитывать и размер ребер радиатора, чтобы не делать дополнительных крепежных элементов и закрутить саморезы прямо в пазы между его ребрами. Закрепил двумя саморезами, что оказалось вполне достаточно, так как ребра радиатора оказались довольно жесткими. Можно закрепить и на четыре самореза. Если не хочется крепить саморезами, можете с успехом привязать за крепежные отверстия кулер толстой ниткой к ребрам радиатора с двух противоположных сторон. Держатся будет, не хуже.
На штатный кулер видеокарты питающее напряжение подавалось через двух контактный разъем. Новый же был с тремя контактами. Для того чтобы не делать дополнительную работу, установил видеокарту в слот и подключил кулер к материнской плате. На них практически всегда есть свободные трех контактные разъемы для подключения дополнительных кулеров . На кулере, который стоял ранее на видеокарте, не было этикетки и вполне возможно, что он был рассчитан на питающее напряжение 5 В. По этому, если будете при замене подключать кулер к разъему на видеокарте, обратите внимание на соответствие питающих напряжений.
Проверка показала тихую работу и достаточное охлаждение видео процессора.
Замена кулера блока питания
Для того, чтобы сделать техническое обслуживание или заменить кулер в блоке питания компьютера, до него надо еще добраться. После снятия боковой крышки системного блока нужно открутить четыре винта крепления блока питания, которые расположены на стенке, где размещены все разъемы. При этом системный блок нужно расположить таким образом, чтобы освобожденный от крепления блок питания, не упал на материнскую плату.
Блок питания извлекается из системного блока. От блока питания ко всем устройствам и материнской плате идут проводники с вилками на концах, подающих питающее напряжение. Если провода достаточной длины, то разъемы можно не разъединять, или снять только те, провода от которых натягиваются.
Расположив БП на углу системного блока, нужно отвернуть четыре винта, отмеченные на фото розовым цветом и снять крышку. Иногда винты заклеены бумажными этикетками и, чтобы их открутить, нужно сначала найти. Крышка снимается сдвигом вверх. Вы будете удивлены количеством пыли на элементах блока питания. Ее нужно обязательно полностью удалить кистью с пылесосом. Далее откручивается винты, помеченные на фото желтым цветом, и кулер вынимается. От кулера идут два проводника красного и черного цвета. Красный провод (+12 В), черный (-12 В). Для удобства обслуживания кулера, лучше отвинтить плату БП и отпаять эти провода, но это не обязательно, если будет достаточно для восстановления нормальной работы кулера, его только смазать.
Если смазка не помогла избавиться от шума, то следует заменить кулер новым.
Снижение оборотов кулера
Если производительность работы кулера после замены стала больше необходимой, можно снизить обороты, уменьшив подаваемое на него напряжение питания. Достаточно включить в разрыв красного провода один диод любого типа, или несколько последовательно, катодом (он обычно маркирован полоской на корпусе) в сторону кулера. Если не понятна маркировка диода, то можно его включить, как придется, если кулер не будет вращаться, поменять местами концы подключения диода. Один диод, уменьшит питающее напряжение на 0,8 В, или до 11,2 В. Включение последовательно, например, пяти диодов, уменьшат напряжение питания кулера на 4 В, оно станет равным 8 В. Снизив обороты, нужно убедиться, что процессор не перегревается при работе на полной нагрузке. Для этого есть программы, позволяющие контролировать температуру нагрева процессора не выходя из операционной системы . Работа процессора в тяжелом тепловом режиме приводит к замедлению его быстродействия, возможны сбои в работе компьютера и даже зависание.
Все работающие детали компьютера выделяют тепловую энергию. Особенно много энергии выделяет видеокарта, блок питания, процессор, оперативная память. Циркуляция воздуха в естественных условиях не всегда позволит отвести тепло, чтобы снизить температуру деталей ниже максимальной, которая не должна быть выше 80?С.
Оптимальной температурой нагрева для обеспечения работы полупроводниковых приборов является 60?С. Этот вопрос особо актуален в летний период времени, когда температура воздуха за окном может достигать плюс 30?С. Когда процессор перегревается, его работа замедляется, что приводит к так называемому зависанию компьютера. Однако совсем вывести из строя процессор, тяжело так как имеется схема тепловой защиты.
Чтоб знать и иметь контроль над температурой видеокарты и процессора, в их ядра встроены сенсоры. Температуру CPU современных компьютеров можно увидеть, зайдя в BIOS. Но каждый раз производить перезагрузку компьютера неудобно, да и пока это сделаешь, нагрузка спадет, температура уменьшится, что не позволяет наблюдать за температурой во время максимальной нагрузки. Это проблема решается при помощи программы. Запускаем утилиту и проводим мониторинг температурных режимов CPU компьютера. Помимо этого, программы предоставляют массу дополнительной информации о компьютере.
На ваш выбор предоставляем две простые программы, служащие для мониторинга температурных режимов процессоров. Они бесплатны и скачать их можно с сайта. Их не нужно устанавливать, просто запускаем и в появившемся окне видим температуру CPU и других параметров.
Real Temp работает только под Windows, предназначена для контроля температурного режима и других параметров, работает с процессорами Intel.
Open Hardware Monitor – работает с процессорами AMD и Intel в среде Linux и Windows.
Для чего устанавливается кулер для процессора
Чтоб обеспечить стабильную работу компьютера, проводят установку радиаторов на элементы, выделяющие большой объем тепла. Радиатор - массивная деталь из меди или алюминия, имеющая большую площадь поверхности. Чтоб улучшить теплопередачу на поверхность прямого контакта радиатора и процессора наносится тонким слоем термопаста. Это необходимо для того, чтоб все микронеровности заполнились. Но это не всегда помогает, тогда устанавливается дополнительный вентилятор , так называемый кулер.
Кулер позволяет прогнать большой объем воздуха через ребра радиатора, обеспечивая тепловой режим, пригодный для работы деталей компьютера. Благодаря кулерам компьютеры имеют малые габариты. Однако возникает дополнительный акустический шум издающийся кулерами.
Поток воздуха от кулера легко определить без подключения питающего напряжения. Со стороны, с которой выходит поток воздуха, лопасти подогнуты. Корпус кулера может иметь стрелки, которые указывают направление воздуха и вращение крыльчатки.
Как и все механические устройства, кулер нуждается в обслуживании. Оно заключается в том, что подшипники скольжения и качения смазываются машинным маслом. Нельзя применять подсолнечное, растительное и оливковое масло. Так как оно засохнет и возобновить работу кулера будет невозможно. Если количество смазки снизилось, возникает шум.
Не проделав профилактические работы с подшипниками, они начнут изнашиваться, и потребуется замена кулера новым. В продаже можно найти стандартные кулеры, которыми можно заменить отказавшие.
При изготовлении видеокарт и процессоров производители устанавливают на них оригинальные кулеры. Найти такие в ассортименте нет возможности. Если потребуется замена одного из таких кулеров, возникает огромная проблема. Приходится создавать заказ и ждать долгое время, чаще всего напрасно.
Существует простой способ решения проблемы. Он заключается в том, что оригинальные конструкции заменяются стандартным кулером. Функции, выполняемые кулерами одинаковые, отличие заключается только в способе крепления к решетке радиатора и производительности. Производительность зависит от скорости вращения и диаметра крыльчатки. У кулеров приблизительно одинаковая скорость вращения, она равна 5000 об/мин. Так что, выбирая кулер, ориентируйтесь на его диаметр. Новый кулер должен иметь диаметр крыльчатки равный старому или быть больше.
Главный враг охлаждения - пыль. Покрывая все элементы компьютера внутри корпуса, она понижает эффективность теплообмена. Необходимо раз в год снимать крышку системного блока и при помощи кисточки с пылесосом, удалять пыль. Особенно важным местом являются ребра радиатора видеокарты и процессора. Из-за слоя пыли теплоотдача снижается в несколько раз, что может вызвать сбой компьютера. Кулер тоже становится мишенью пыли, которая не дает охлаждать кулер, что приводит к его перегреву и сгоранию.
Подключение кулера в компьютере
Чтоб заставить кулер работать, на его обмотки подается постоянный ток 12v. Кулер присоединяется к компьютеру с помощью разъема. Раньше блоки питания имели двойной разъем, но сейчас провода впаиваются в печатную плату , что усложняет процесс смазки и замены кулера.
Провода приходится выпаивать либо разрезать, а потом сращивать. Зависимо от того, какой кулер применяется, он может иметь 2 , 3, 4 контакта. Если разъем двухконтактный, напряжение питания подается по черному проводу и равно -12 В (вывод один), по красному +12 В.
Трехконтактные разъемы запитываются по тому же принципу, что и двухконтактные: красный +12 В, черный -12 В. Но есть еще один провод, обозначенный желтым цветом. Он служит для передачи данных о скорости работы кулера на материнскую плату. Он не участвует в работе кулера, его роль - контроль скорости и вывод на монитор. Желтый провод подсоединять необязательно, кулер обойдется и без него.
Четырехконтактные кулеры имеют другую цветовую схему проводов: желтый +12 В, черный -12 В, зеленый выступает в роли датчика скорости вращения, синий - подает сигнал управления оборотами кулера с материнской платы. Материнская плата имеет маркировку CPU_FAN рядом с разъемом. На фото ниже это отчётливо видно.
Кроме разъема для кулера, материнская плата имеет еще несколько разъемов. Они однотипные, найти их легко. Трехконтактный разъем служит для подключения кулера, находящегося в корпусе системного блока. Рядом имеется надпись SYS_FAN. Еще 2 либо 1 трехконтактные разъемы, не имеющие надписи. Они свободны, к ним можно присоединить дополнительно пару кулеров.
Кулеры, имеющие 4 провода, используются редко. Чаще всего обороты кулера регулируются при помощи изменения напряжение, которое может меняться в зависимости от того, какая температура процессора. Провода, которые выходят из блока питания, имеют другую маркировка. Черный- общий, желтые +12 В, красные +5 В.
Когда происходит подключение проводов кулера, идущих блоку питания, красный (от кулера) подключается к желтому. Если красный подключить к красному (+5 В), вращение будет медленным, достичь максимальных оборотов будет невозможно. Если перепутать полярность, ничего не произойдет. Вы просто заметите, что кулер не запускается.
Как заменить разъем на кулере
При замене кулера может возникнуть трудность, связанная с подключением разъема в материнской плате. Допустим, материнская плата имеет трехконтактный разъем, а кулер двухконтактный. Этот вопрос решается без сращивания и перекусывания провода.
Из одного разъема извлекаются контакты, и устанавливаются в другой разъем. Чтобы вынуть контакты из корпуса, берем иглу или шило и утапливаем фиксатор контакта. Для этого необходимо надавить на место в прорезе, находящимся у выходящего провода, подтянуть провод и вынуть контакт.
На фото справа отчётливо виден фиксатор, обеспечивающий фиксацию контактов в корпусе разъема. По такому типу фиксируются все контакты, независимо от их количества и размеров. Когда все контакты вытянуты, вставляем их в разъем другого корпуса. После того, как они установлены, подергайте за провода, убедившись в надежной фиксации. Если контакт выпадает, при помощи ножа отгибаем фиксатор, который при сильном нажатии мог утопиться.
Когда вы переустанавливаете контакты из одного корпуса в другой, заизолируйте желтый провод парой витков изоляционной ленты или наденьте изоляционную трубку.
Вот так, не разрезая и не паяя провода, можно поменять разъемы местами. Это занимает не более пары минут, обеспечивая надежное фиксирование.
Как заменить разъем или удлинить провод на кулере перепайкой
При замене кулера может оказаться, что длина проводников нового кулера слишком коротка либо разъем не подходит под материнскую плату. Эту проблему можно решить одним из способов, которые описаны ниже: сделать удлинитель или заменить провода на более длинные. Для тех, кто умеет обращаться с паяльником, есть способ, который поможет удлинить провода или заменить разъем.
Провода запущены в корпус кулера через отверстие, которое имеет узкую прорезь. Показано на фото слева, припаиваются они к плате, как на фотографии справа. Места смазки и пайки заклеены этикеткой.
Прежде чем приступить к замене проводов, отпаиваем провода с разъемами с нового и старого кулера. Перед тем как приступать к пайке, сфотографируйте, или зарисуйте цветовую схему пайки проводов. Зачем к площадкам платы припаиваем провода от старого кулера, соблюдая маркировку. Один из проводов, попавшихся мне от донора, был желтым. На новом кулере этот провод имеет белый цвет . Не удивляйтесь, если такая ситуация с вами случиться.
Уложите провода и наклейте этикетку. Можно запускать кулер. Проверка показывает, что замена проводов не нарушила его работу.
Как нарастить провода кулера без их перепайки
Купив новый кулер, не каждый захочет перепаивать провода. Да и может быть случай, когда длины проводов кулера не хватает для подсоединения в разъем материнской платы. Есть простое решение, необходимо изготовить удлинитель.
Возьмем провод от старого кулера, имеющего такой же разъем в конце и ответную часть с материнской платы, именуемой «папа». Мне достался провод для удлинения от кулера процессора, цветовая маркировка не соответствовала стандарту.
Концы проводов освобождаются от изоляции на 5 мм, лудятся припоем. Затем они припаиваются к разъему, которые мы выпаяли из материнской платы. Чтоб заизолировать провода в месте пайки и получить эстетичный вид, надеваем отрезки полихлорвиниловой трубочки.
На фото виден результат работы. Способ удобен тем, что работы с кулером проводить не нужно. Этот удлинитель может пригодиться для других целей.
Как открыть системный блок компьютера
Чтоб добраться до кулера, снимаем одну из боковых крышек системного блока. Снимать нужно ту, которая отдалена от материнской платы.
Важно! Перед работой с любыми электрическими приборами, в том числе системным блоком, выньте провод из розетки. Теперь вытягиваем провода из разъемов, начинать необходимо с кабеля, по которому подводится напряжение 220v.
Этот провод черного цвета, в редких случаях серого, самый толстый. Он устанавливается в блок питания при помощи вилки. Следующий шаг - открутить 2 винта (на фотографии верхние), которые крепят крышку. Сдвиньте крышку на себя, зацепы освободятся, крышка легко отведется вверх. Теперь у нас есть полный доступ к картам и узлам компьютера.
Этот системный блок имеет 4 кулера. На видеокарте (установлен вертикально), процессоре, в блоке питания (на фото не показан) и в корпусе системного блока (слева, подсвечивается светодиодом синего цвета). Крышку следует надевать в обратном порядке.
Когда вы собираете, посмотрите, чтоб провода, которые идут от блока питания, не соприкасались с крыльчаткой кулера. Это может привести к трению и дополнительному шуму, или даже к полному отсутствию вращения кулера.
Какой же кулер шумит?
Не всегда можно выявить, какой кулер издает шум. Может казаться, что шумит один, а на самом деле дело в другом. Это обусловлено акустическим резонансом. Чтоб понять, какой кулер издает шум, отключите каждый от питания.
Это можно сделать, вынув разъем либо притормозить крыльчатку пальцем в ее центре. Не стоит пытаться притормаживать за лопасти, можно получить травму. Если кулер процессора, системного блока, видеокарты не издают шум, все дело в блоке питания.
Замена кулера на процессоре
В последнее время, кулер процессора стал сильно шуметь. До этого шум издавался в течение первых минут включения компьютера. Это говорило о том, что пора смазывать кулер, но я этого не сделал. Через некоторое время работы компьютера, шум прекращался, так как остатки смазки из-за трения в подшипнике нагревались, текучесть увеличивалась, и масло проникало в подшипник.
Этого хватало для обеспечения нормальной работы. Но, первые минуты работы компьютера приводили к износу подшипников. Смазав шариковый подшипник, шум исчез на пару часов, затем снова возобновился. Найти подшипник нужного размера оказалось задачей не из легких. Необходимо проводить замену всего кулера, имеющего оригинальную конструкцию. Поиски не дали результатов. Пришлось решить проблему исходя из того что имеется.
Чаще всего кулер крепится на радиаторе при помощи саморезов, которые вкручиваются в пазики между ребрами. Если винтов нет, нужно искать защелки. Чтобы кулер можно было освободить от защелок, их следует поочередно отводить в сторону, удерживая отведенные. Если этого не сделать, они вернутся на прежнее место.
Эту работу следует проводить аккуратно, следя за тем, чтобы инструмент не соскользнул и не нанес удар по материнской плате. Бывает такое, что к защелкам почти нереально добраться. Проще вынуть радиатор целиком и уже затем снять кулер. Но следует учесть, что вместо засохшей пасты придется нанести новую на процессор и поверхность радиатора. Такой кулер возможно заменить на стандартный, необходимо изготовить пору крепежей.
Технические характеристики кулера блока питания показывают, что он подойдет взамен старого. Иногда, кулеры такого размера устанавливаются в корпус системного блока, обеспечивая дополнительное охлаждение. Выломав две заглушки от системного блока, которые были установлены в месте крепления дополнительных карт, я сделал две планки.
Четырьмя винтами прикрутил их к кулеру. От старого кулера взял питающие провода, соединил их по технологии сдвига с новыми проводниками. Красный (+12 В) с красным, черный (-12 В, общий) с черным. Даже если провода будут соединены неверно, ничего не станется, просто новый кулер не начнет работать. Желтый провод, который служит для передачи сигнала о частоте вращения, не подключал. Меня не устраивает, если частота вращения крыльчатка меняется с «завыванием». Отсутствие этого провода меня не огорчает.
Взяв 2 самореза, я прикрутил кулер к радиатору через просвет в крыльчатке. Диаметр саморезов следует подбирать таким образом, чтоб фиксация была надежной. Если по какой-то причине саморез прикоснется к материнской плате во время ее работы, она может выйти из строя.
Произвел замену, я приступил к испытанию. При температуре среды более 30?С, охлаждение было достаточным. При полной нагрузке процессора, BIOS показывал температуру в районе 60?С.
Замена кулера на видеокарте
Все видеокарты оснащаются кулерами оригинальной конструкции, их замена довольно-таки актуальна. Приобрести оригинальный кулер почти невозможно, особенно если видеокарта работает на протяжении нескольких лет.
Кулер видеокарты начал издавать слишком сильный шум. Я решил смазать подшипник, после разборки обнаружил, что пластиковое основание крыльчатки покрыто трещинами.
В данном случае смазка ничем не поможет. Необходимо приобретать новый кулер. Я измерил диаметр крыльчатки и купил, попался кулер с большим размером. Он будет охлаждать видеокарту лучше, чем предыдущий. Когда вы подбираете новый кулер, учитывайте размер ребер радиатора. Это необходимо для того, чтоб не пришлось делать дополнительные элементы крепления и прикрутить саморезы в пазы, расположенные между ребрами.
Прикрепил при помощи двух саморезов, чего оказалось достаточно, ребра имеют приличную жесткость. Можно крепить и 4-мя саморезами. Если не хотите прикручивать, к крепежным отверстием кулера можно привязать толстую нить и уже, затем закрепить за противоположные стороны радиатора. Такой способ крепления не хуже предыдущего.
На родной кулер напряжение подавалось через 2 контактных разъема. На новом было 3 контакта. Во избежании лишней работы, установил видеокарту в разъем, кулер подключил к материнской плате. Она почти всегда имеет свободные трехконтактные слоты для питания дополнительного охлаждения. Кулер, стоявший ранее, не имел этикетки. Возможно, он питался от напряжения 5 В. Поэтому, если вы будете подключать кулер в разъем видеокарты, обратите внимание на питающее напряжение.
При работе шума почти не было, охлаждение видео процессора было достаточным.
Замена кулера в блоке питания
Прежде чем произвести замену кулера или его обслуживание, необходимо до него добраться. После того, как боковая крышка системного блока снята, откручиваем 4 винта, которые крепят блок питания. Они находятся на стенке, на которой расположены все разъемы. Системный блок расположите так, что бы блок питания при освобождении не упал на материнскую плату.
Далее извлекаем блок питания из системного блока. От блока питания идут провода, на которых расположены вилки. Они служат для подачи напряжения на материнскую плату и устройства. Если провода имеют достаточную длину, разъемы можно оставить. Вынуть следует только те, которые натянуты.
Располагаем блок питания на углу системного блока. Отвинчиваем 4 винта, которые помечены на фото розовым цветом. Они могут быть заклеены, для этого отрываем этикетки и выкручиваем их. Затем снимаем крышку. Она снимается со сдвигом вверх. Вы удивитесь, увидев огромное количество пыли. Она удаляется при помощи кисти и пылесоса.
Зачем откручиваются винты, отмеченные на фотографии желтым цветом, вынимается кулер. От него идут два провода черного и красного цвета. Черный провод -12 В, красный +12 В. Для удобства обслуживания кулера, откручиваем плату БП и отпаиваем оба провода. Однако это не обязательно делать, если вы уверены, что достаточно смазать кулер, что бы он начал хорошо работать.
Если кулер не начал нормально работать после смазки, заменяем его новым.
Снижение оборотов кулера
Если после замены кулера его производительность сильно повысилась, можно сбавить обороты при помощи уменьшения напряжения, подаваемого на него. Для этого в разрыв красного провода включается диод любого типа, либо несколько последовательно, расположенным катодом к кулеру (имеет маркировку в виде полосы).
Если маркировка неизвестна, включить его можно, как удастся, если не начнется вращаться кулер, концы подключения диада следует поменять местами. 1 диод уменьшит напряжение на 0,8 В либо до 11,2 В. Соответственно, 5 диодов уменьшат напряжение на 4 В. Оно будет равным 8 В. Уменьшив обороты, необходимо убедиться, что перегрева процессора при полной нагрузке не возникает.
В данной статье мы рассмотрим такой процесс как снятие вентилятора радиатора ВАЗ 2110. Для чего же его снимать? Ну тут причин может быть множество — начиная от неполадок самого вентилятора, заканчивая тем, чтобы добраться до радиатора.
Что же потребуется для такого ремонта? Всего лишь ключ «на 10» и крестовая отвертка.
Первым делом подготавливаем автомобиль к съему вентилятора, для этого:
- Сливаем частично тосол для того, чтобы можно было открутить верхний патрубок радиатора и с него не полилась охлаждающая жидкость.
- Откидываем клеммы от аккумулятора и снимаем его.
- Срываем с резиновых клипс корпус воздушного фильтра. Для удобства, чтобы он совсем не мешал откручиваем хомут присоединяющегося к нему патрубка и снизу отсоединяем фальгированную гофру.
4. Отсоединяем клемму питания вентилятора.
6. Теперь верхнего. (В некоторых моделях ВАЗ 2110 идет 2 гайки для крепления вентилятора. В 16-клапанных моделях вверху одна гайка и сбоку).
8. Теперь можно поднять вентилятор вверх.
На этом процесс снятия вентилятора радиатора ВАЗ 2110 окончен.
Для этого вида работ помимо ключа «на 10» и отвертки понадобится ключ «на 13».
- Используя ключ «на 10» откручиваем двигатель вентилятора от пластмассового кожуха.
2. Вынимаем клипсу, которая держит жгут проводов.
Вот мы и сняли вентилятор радиатора ВАЗ 2110 с автомобиля и разобрали его.
Мощный процессор это комфорт и удобство при использовании компьютера. Случается так, что при покупке компьютера или ноутбука люди неверно выбирают CPU, который медленней, чем необходим для решения их задач. Случается это обычно из-за экономии и надежде на дальнейший апгрейд компьютера (когда деньги будут), или же просто из за недостатка знаний. Но даже если был куплен топовый CPU, то за несколько лет он успевает морально устареть, и производительности процессора уже не хватает для решения возлагаемых на него задач. В этом случае можно сделать upgrade компьютера: заменить процессор . В этой статье расскажем о том, как снять кулер и заменить процессор в обычном настольном компьютере (desktop системе). Такой upgrade ноутбука довольно сложен, а порой и вовсе невозможен. Даже если Ваша модель notebook’а позволяет такой апгрейд, то инструкцию по замене CPU именно для Вашей модели необходимо найти в сети.
Процедура замены процессора в целом проста и незатейлива:0. Отключить питание от системного блока! Отключить от него все провода!
1. Открыть системный блок;
2. Снять кулер с CPU;
3. Открыть socket с процессором;
4. Заменить процессор;
5. Закрыть socket;
5. Нанести слой термопасты на новый процессор;
6. Установить кулер.
Как открыть системный блок : делается это обычно откручиванием нескольких винтов по периметру задней панели системника. Современные модели корпусов всё чаще используют винты с накатанной головкой, для выкручивания которых даже не требуется отвёртка. Не спешите выкручивать все винты! Скорее всего, имеется возможность снятия только одной боковой крышки, за которой открывается полный доступ ко всем компонентам системного блока. Для того, чтобы снять боковину (или весь кожух), необходимо чуть сместить их в направлении от передней/лицевой панели к задней стенке (буквально на 1 сантиметр). После чего снимаемый элемент легко отделится от шасси. Так, с корпусом справились… Положите его на бок, чтобы было удобней работать.
Как снять кулер : на этом шаге возможно множество вариаций. Всё зависит от установленной модели кулера. Обычно способ демонтажа должен стать понятен после визуального смотра. Рекомендуем производить эти операции на достаточно свободном пространстве, где можно без помех повернуть весь корпус компьютера в более удобное положение.
Если система оборудована Intel CPU и самым популярным стандартным решением для его охлаждения, то довольно просто. Надо повернуть 4 пластиковых штырька с плоской головкой по направлению, указанному стрелкой на их «шляпках», и слегка потянуть вверх. После этих манипуляций с каждым из штырьков можно , также аккуратно потянув его вверх.
Если ваш системный блок оборудован AMD CPU и боксовым охладителем, то найдите на нём один или пару «рычагов» , которые необходимо «перекинуть» в другую сторону. После этого скоба, прижимающая радиатор, ослабнет и позволит «скинуть» её концы с зацепов на сокете (гнездо для CPU), после чего можно снять кулер с процессора .
В случае, когда установлено нестандартное решение для охлаждения CPU, то, скорее всего, вам потребуется отвёртка, которой необходимо вывернуть несколько винтиков (обычно четыре), удерживающих радиатор на процессоре . Вполне возможно наличие дополнительной рамки с обратной стороны «материнки» для предотвращения изгиба последней. Примеры таких «нестандартных» креплений можете видеть на фото выше. В самых сложных случаях может возникнуть необходимость вынуть видеокарту или даже всю материнскую плату из корпуса, но это встречается достаточно редко. Такие системы обычно применяются энтузиастами, которые любят «баловаться» экстремальным разгоном процессоров и видеокарт. Так что, если Вы ни разу не снимали кулер и не относитесь к IT’энтузиастам, то на 90% Ваша система оборудована типовым решением по охлаждению CPU, и проблем со снятием возникнуть не должно.
Дополнительно обратим внимание только на то, что между радиатором и процессором должен быть слой термопасты, которая могла уже засохнуть , в результате чего CPU и радиатор могут немного склеиться – в этом случае после откручивания (отстёгивания) кулера необходимо применить некоторое усилие при его снятии. Дополнительно можно попробовать чуток повернуть радиатор относительно процессора - так бывает легче отклеить кулер. Если термоинтерфейс не засох, то он очень пачкается – учтите этот момент и имейте под рукой тряпку или салфетки для рук.
Как снять процессор : необходимо освободить его из сокета, путём поднятия рычага , прижимающего или сам процессор (Intel) или зажимающего его ножки в отверстиях с контактами (AMD). Будьте осторожны с извлечённым CPU – не следует ронять его. В случае падения CPU без ножек на мягкий пол ничего страшного произойти не должно – процессор сломаться не должен. В случае наличия ножек на нижней его стороне – они могут погнуться и Вам придётся их выпрямлять. Если же уронить процессор на кафельный или гранитный пол, то вполне вероятен скол подложки кристалла, содержащей сотни тончайших проводников. В последнем случае процессор можно выбросить – его уже не восстановить. В общем – будьте аккуратны !
Новый мощный процессор устанавливается в сокет точно в той же ориентации, что и старый. Для Intel CPU обычно имеется пара «впадин» на торцах подложки CPU и соответствующие выступы в сокете. Процессоры AMD чаще всего имеют помеченный угол, который сверху обозначен белым треугольником и имеют скос на «рисунке» контактов нижней стороны. После правильного позиционирования CPU вставить его в разъём и зажать с помощью имеющегося рычажка.
После того, как Вы заменили процессор , необходимо нанести на него тонкий слой термопасты (на поверхность, контактирующую с радиатором) и установить кулер . Учтите, что мощные процессоры обычно имеют значительное тепловыделение и должны охлаждаться соответствующим кулером во избежание перегрева и выхода из строя. Современные CPU, конечно, оснащены датчиками температуры и могут снижать своё энергопотребление (и нагрев), но это происходит за счёт снижения быстродействия… а Вы ведь заменяли процессор на более мощный для повышения скорости! Завершающим этапом не забудьте подключить питание кулера к соответствующему разъёму на материнской плате (CPU_Fan ), закрыть корпус системного блока и завернуть на место винтики, открученные на первом шаге.
Taskmanager на 8-процессорном сервере с Intel Xeon E7-2870.Недавно мы рассказывали про самый быстрый процессор для desktop систем: . Его установка в сокет на материнской плате вполне может быть выполнена по инструкции, приведённой выше. Учтите, что мощные CPU выделяют много тепла, так что лучше приобрести для такого «монстра» хороший кулер, который будет более производительным, чем штатный / боксовый. Этим вы обезопасите новый мощный процессор от перегрева и избавите себя от надоедливого шума высокооборотистого вентилятора штатной системы охлаждения.
